API PLAN 682
طراحی و ساخت ترموسیفون و ساپلایر سیستم

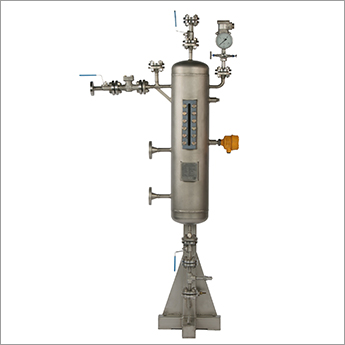

Plan 52: Dual Seals, UNPressurized – External Reservoir Pressurized Liquid Barrier

PLAN-52 برای مکانیکال سیلهای دبل (DUAL) با فشار کاری معادل فشار اتمسفر در تجهیزاتی که هرگونه نشتی به اتمسفر غیر قابل چشمپوشی است، مورد استفاده قرار میگیرند.

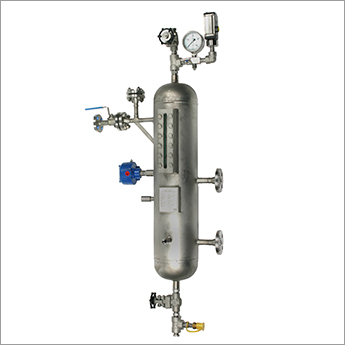

Plan 53A: Dual Seals, Pressurized – External Reservoir Pressurized Liquid Barrier

PLAN-53A همانند PLAN-52 میباشد ولی برای دبل سیلهایی که در فشاری تا 300 PSI و دمای 250 F کار میکنند و در سیستمهایی که هر گونه نشتی به اتمسفر غیر قابل چشمپوشی است، مورد استفاده قرار میگیرند.

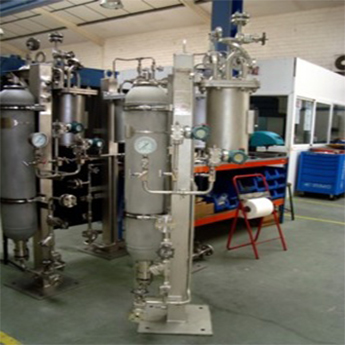

Plan 53B: Dual Seals, Pressurized- Liquid Barrier thru Heat Exchanger & Pressurized By Accumulator

PLAN-53B برای یک آببند دوگانه تحت فشار می باشد و تفاوت آن با پلان 53A اینست که برقراری فشار از طریق استفاده یک انباشتگر نوع بادکنکی انجام می پذیرد. این مجموعه دارای یک Heat Exchanger خارجی است که هم میتواند Water Cooling باشد و هم Air Cooling، که بستگی به منطقه و شرایط Utility آن محیط دارد. مسیر بصورت حلقه بسته Close Loop بوده و آلودگی نبایستی در این PLAN وجود داشته باشد.


Plan 53C :Dual Seals, Pressurized- Liquid Barrier thru Heat Exchanger with Differential
PLAN-53C هم یک طرح برای آببند دوگانه تحت فشار می باشد ولی از یک انباشتگر نوع پیستونی برای برقراری فشار بیشتر از فشار محفظه آببندی بهره می برد.

Plan 54: Dual Seals, Pressurized-External Pressurized barrier System/Source

PLAN-54 برای مکانیکال سیلهای دبل در مخازن تحت فشار و رآکتورهای مخصوص بکار برده میشوند و اغلب در سیستمهایی که سیال پمپ شونده گرم است یا با ذرات جامد آلوده شده است، مورد استفاده قرار می گیرد.
Plan 11 | Plan 03 | ||
Plan 13 | Plan 12 | ||
Plan 21 | Plan 14 | ||
Plan 23 | Plan 22 | ||
Plan 32 | Plan 31 | ||
Plan 53A | Plan 52 | ||
Plan 53C | Plan 53B | ||
